钢丝绳牵引刮泥机

适用于平流式沉淀池，隔油池等池底污泥及液面浮渣的刮集排除。
具有适应范围广，结构简单、操作方便，运行安全可靠。占用辅助面积少，自动化程度高等特点。

产品用途：
该设备是一种用于处理平流沉淀池，斜管（斜板）沉淀池、浮沉池（气浮和沉淀合为一体）的机械排泥设备。广泛适用于自来水处理、城市综合污水处理、冶金、矿山、石油、化工、轻工等水处理工程。

结构工作原理
（一）主要结构概述

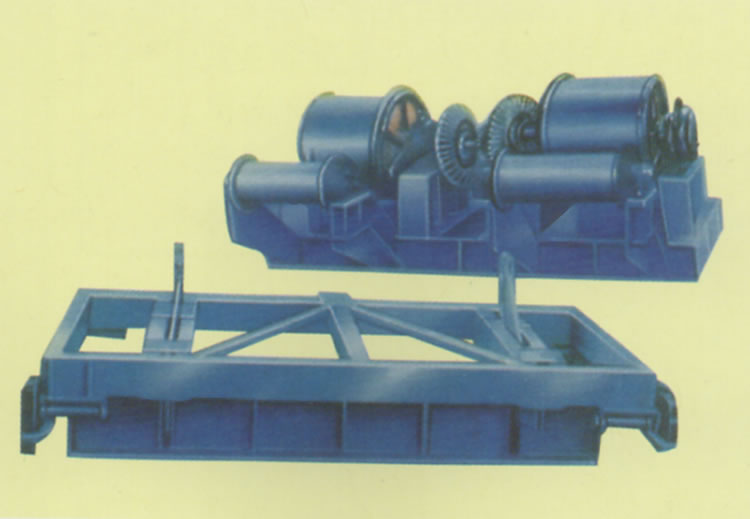

该设备主要由驱动装置、刮泥小车、换向装置、换向滑轮组、钢丝绳等部件组成。

1、驱动装置
驱动装置由电机减速器、带有安全剪切销的伞齿轮组、卷绳筒、导绳筒、轴承、轴承座、机座、机罩等组成。装在减速机输出轴上的联接盘与伞齿轮之间设有安全剪切销，但刮泥机因意外事故使刮泥小车运行阻力增大，当达到减速机输出扭矩最大允许值时，为了避免设备损坏，剪切销剪断，动力不再输出，并同时发出报警信号。输出伞齿轮同时与两个伞齿轮啮合，带动两个转向相反的卷绳筒从而实现收放钢丝绳，用以牵引刮泥小车的前进和后退。

2、刮泥小车
刮泥小车由车体、行走轮、刮泥板、刮板支架、联接件等组成。
刮泥板刮除沉淀池底污泥的部件，刮泥板下部装有氯丁橡胶，用以调整刮板与池底的间隙，适应池底土建施工的不平度误差。
刮泥板由刮板支架固定在车体上，小车正向运行，由钢丝绳牵引拉杆，在联接件的作用下，刮板翻转，刮板面与池底平面呈900直角，车体运行时，刮板将污泥刮入集泥坑中。小车反向运行时，也是由钢丝绳牵引拉杆，在联接件的作用下，刮板向上翻转，刮板抬起，返回起点处。

3、换向装置
换向装置是刮泥机换向和停机的信号发讯装置，每套刮泥机设两套换向装置，换向装置内设一个工作行程开关和一个超行程保护开关。
当刮泥小车行走至池端部终点时，小车上的撞杆触碰换向机构的水下摆杆，使摆杆摆动，同时触杆上升，当触杆上部的碰块触及工作行程开关，工作行程开关发出讯号，刮泥小车反向运行或停止，当工作行程开关因故障不动作时，超行程保护开关动作，驱动装置停机并报警。
刮泥机所需要的两套换向装置，一般情况下一套做为反向发讯，一套做为停机发讯，当刮泥机需连续运行时，停机讯号改为反讯号，此时刮泥机不间断的往返连续运行。

4、换向滑轮组
换向滑轮组是用来改变钢丝绳方向，主要由滑轮、滑轮座、滑轮轴、底板等零件组成。每套刮泥机共用20套换向滑轮组，其中8组立式换向滑轮组和12组卧式换向滑轮组。12组卧式换向滑轮组中有4组是可调式卧式换向滑轮组，是用来调节卷绳筒上的钢丝绳排列位置的，安装在钢丝绳直接也卷绳筒相联的卧式换向滑轮组位置上。换向滑轮组安装时，将滑轮组的底板按位置要求焊接在池壁上的预埋钢板上即可。

产品特点：
1、布局简单，极易实现自动化控制； 2、排泥浓度高、损失水量小，对沉淀物颗粒无要求； 3、刮泥小车运行平稳，不易斜行和脱轨，刮泥量大； 4、采用有柔性预应力的同向捻不锈钢材质的钢丝绳，减少钢丝绳的腐蚀度，提高了钢丝绳的寿命；
